RFID天線柔性線路板概述

產品定義：

  RFID是一種無線通訊技術，通常用于自動識別和物體跟蹤，標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息。RFID按應用頻率的不同分為低頻（LF）、高頻（HF）、超高頻（UHF）、微波（MW），相對應的代表性頻率分別為：低頻135KHz以下、高頻13.56MHz、超高頻860M~960MHz、微波2.4G，5.8G

 RFID天線柔性線路板作為RFID天線的一種形態，有著PCB硬板和鋁蝕刻工藝等產品不能比擬的效果。實佳電子可根據RFID天線空間與功能需求，為客戶提供基于柔性線路板工藝的線路板組件產品ODM服務。

產品圖片：

產品基本工藝流程：

 此RFID天線柔性線路板以單層結構類型為主，基本工藝流程開料，圖形轉移，蝕刻，貼膜，壓合，表面處理，絲印，外形，測試等工序。關鍵點：材料選擇，蝕刻，壓合等

產品特色亮點：

  此產品特色為天線性能一致性好，在高溫高濕等特殊情況下，性能穩定，組裝方便，產品組裝方便，滿足大部分的嵌入式設備。

產品應用：

  物流，供應鏈管理，識別，圖書館管理，智能交通，物品盤點等，主要實現物體的自動認證和跟蹤

產品輸出相關報告：

《項目技術可行性分析報告》

《RFID射頻天線性能測試報告》

《線路板成品可靠性測試報告》

RFID天線柔性線路板參數

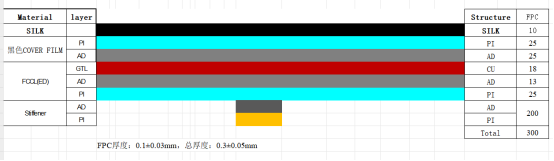

產品疊層結構：

產品孔：

最小金屬化孔徑：無；最小非金屬化孔徑：無

產品線路：

最小線路寬度：0.42±0.02mm最小線路間距：0.27±0.02mm

產品阻焊&字符：

25um黃色覆蓋膜阻焊，白色字符

完成品相關尺寸：

48.60*9.00*0.1mm(不含PI補強)

表面工藝：

沉金工藝，金厚1-2u〝,鎳厚80-120u〝

功能測試：開短路測試、RFID天線性能測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證、暗室測試，兼容性測試
